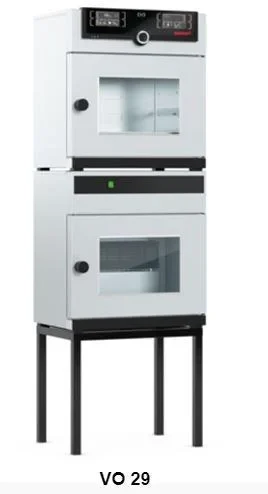

Вакуумная печь VO

Размер модели / Описание изделия

29

49

101

Внутренняя
камера из
нержавеющей
стали

Объем

л

29

49

101

Ширина

(A)

мм

385

545

Высота

(B)

мм

305

385

465

Глубина

(C)

мм

250

330

400

Расстояние между термополками

мм

75

95

Максимальная нагрузка на шкаф

кг

40

60

Макс. количество термополок

кол-
во

1

2

Макс. кол-во установочных мест для термополок (с премиум модулем)

кол-во

2

4

Макс. нагрузка на термополку

кг

20

Корпус из
структурной
нержавеющей
стали

Ширина

(D)

мм

550

710

Высота

(E)

мм

607

687

767

Глубина (без ручки дверцы), ручка дверцы +38 мм

(F)

мм

400

480

550

Дверца с защитным стеклом: рама из структурной нержавеющей стали с защитным стеклом на подпружиненных опорах с внутренней стороны дверцы и установленное на наружной стороне дверцы однослойное безосколочное стекло

•

Уплотнение дверцы бесшовное силиконовое
профильное уплотнение

•

Стандартные
принадлежности

Термополки из анодированного алюминия инструментальная сталь 3.3547 (ASTM B209) со встроенным нагревателем большой площади, включая встроенные датчики (Pt100, 4-проводное измерение), индивидуальный предохранитель по температуре в зависимости от полки. Прочие данные: см. описание внутренней камеры из нержавеющей стали

кол-во

1

Сертификат заводской калибровки Точка измерения в центре соответствующей полки для +160 °C при давлении 20 мбар; для каждой заказанной вместе со шкафом и отгруженной термополки выдается отдельный сертификат

^°C

•

Температура

Датчик температуры Класс Pt100 DIN с 4-проводным измерением, отдельно для каждой термополки

•

Диапазон рабочих температур

^°C

мин. на 5 выше темпера-туры помещения, до +200

Установочный диапазон температур

^°C

от +20 до +200

Точность настройки

^°C

0,1 для фактического и
заданного значения

Временное колебание температуры (согласно DIN 12880:2007-05) (алюминиевая термополка)

K

≤ ± 0,3

Плоскостное отклонение температуры при +160 °C / 20 мбар (алюминиевая термополка)

K

≤ ± 2

Давление
(вакуум)

Выход вакуума с малым фланцем DN16 и впуск газа с малым фланцем DN16

•

Цифровое электронное регулирование давления для управляемого по частоте вращения вакуумного насоса. Трубопроводы в зоне приточной и вытяжной вентиляции из инструментальной стали 1.4571 (ASTM 316 Ti). Диапазон настройки от 5 до 1100мбар. Программируемый впуск для воздуха с цифровым управлением

•

Управление насосом: Оптимизированные, ориентированные на потребности процедуры продувки насосной мембраны, а также сигнальный выход для включения/выключения насоса

•

Функция быстрой продувки без изменения заданного значения вакуума

•

Допустимый конечный вакуум

мбар

0,01

Максимальная скорость утечки

бар/ч

0,01

Управляющая
техника

Цифровой контроль превышения и понижения температуры

•

Автоматически следующий за заданным значением коридор контроля температуры (ASF)

•

Контрольное реле для безопасного отключения нагрева в случае неисправности

•

Механический ограничитель температуры (ТВ)

•

Многоуровневая защита от перегрева (MLOP) для каждой термополки

•

Прочие данные

Подставка из стальной трубы (за дополнительную плату), с черным ЛКП (для стойки с установленными друг над другом устройствами в состав входят вакуумный сушильный шкаф и насосный модуль, общая высота 1650 мм, см. размеры прибора на чертежах, G/H/I), ширина/высота/глубина

мм

529/
450/
383

529/
290/
463

689/
130/
533

Потребляемая мощность (максимальная комплектация) при 230 В, 50/60 Гц

Вт

820

2020

2420

Данные упаковки

Масса нетто Вакуумный сушильный шкаф

кг

55

83

110

Масса брутто Вакуумный сушильный шкаф (в коробке)

кг

76

104

135

Упаковочные размеры вакуумного шкафа
(ширина/высота/глубина)

мм

660/870/590

830/
1050/
800

Масса нетто насосного модуля с насосом/без насоса

кг

25/41

30/46

41/57

Масса брутто насосного модуля с насосом/без насоса (в коробке)

кг

46/62

51/67

66/82

Упаковочные размеры насосного модуля (ширина/высота/глубина)

мм

660/870/590

830/
1050/
800

Номер для заказа вакуумных сушильных шкафов

VO
29

VO
49

VO
101

Опции

29

49

101

Премиум-модуль: включает переключение инертного газа (только для размеров 49 и 101), дополнительные разъемы для подключения термополок: 1 (размер 29) или 2 (размер 49/101), дополнительная термополка (размер 49/101)

T5

Токовый интерфейс 4 - 20 мА (только с опцией Т5)

Фактическое значение температуры
(от 0 до 210 °C = 4 - 20 мА)

Фактическое значение вакуума
(от 0 до 1200 мбар = 4—20 мА)

Температура произвольно размещаемого во
внутренней камере датчика Pt100 для внешнего
устройства контроля температуры - цена за датчик

---

---

V6

V3

W2

V6

V3

W2

V6

Произвольно размещаемый контрольный датчик, пороги аварийного сигнала МИН. и МАКС. настраиваются на регуляторе; значения аварийного сигнала регистрируются в модуле памяти для протоколов (только с опцией Т5)

---

H9

Контакт со свободным потенциалом (24 В / 2 A) со вставным гнездом, соответствующий NAMUR NE 28, для сообщения о неисправности (СИГНАЛ ТРЕВОГИ, например, при отказе сетевого напряжения, неисправности датчика, предохранителя)

H6

Произвольно размещаемый во внутренней камере или загружаемом материале датчик Pt100 со вставным гнездом, 4-контактный, соответствующий NAMUR NE 28, для внешнего устройства регистрации температуры (регистрации температуры материала), макс. 3 датчика

H4

Контакт со свободным потенциалом (24 В / 2 A) со вставным гнездом, соответствующий NAMUR NE 28, для управляемой сегментом программы отправки сигнала для 3 произвольно выбираемых активируемых периферийных функций (например, активация звуковых и визуальных сигналов от двигателей отсоса, вентиляторов, мешалок и т. п.)

H7

MobileALERT, информирование посредством SMS обо всех сообщениях об ошибках и аварийных сообщениях устройства. Требуется опция H6

C3

Ограничение максимальной температуры, значения температуры: +60, +70, +80, +95, +100, +120, +160 или +180 °C (укажите при заказе)

---

C4

Сертификат заводской калибровки на одно (произвольно устанавливаемое) значение температуры и давления (для каждой термополки)

D00116

Принадлежности

29

49

101

Дополнительные термополки из анодированного алюминия 3.3547 (ASTM B209) с интегрированным нагревателем большой площади, с локальными датчиками (Pt100, 4-проводное измерение), индивидуальный температурный предохранитель MLOP (Multi-Level-Overtemperature-Control) и сертификат калибровки для каждой термополки

B00741

B00743

B00744

Дополнительные термополки из нержавеющей инструментальной стали 1.4404 (ASTM 316 L) для материалов с особым коррозионным воздействием, с интегрированным нагревателем большой площади, с локальными датчиками (Pt100, 4-проводное измерение), индивидуальный температурный предохранитель MLOP (Multi-Level-Overtemperature-Control) и сертификат калибровки для каждой термополки

B00733

B00734

B00735

Подставка из стальной трубы, с черным ЛКП (для стойки с установленными друг над другом устройствами в состав входят вакуумный сушильный шкаф и насосный модуль, общая высота 1650 мм, см. «Прочие данные» и чертежи с размерами устройств)

E02030

E02031

E02037

Сертификат заводской калибровки для 3 значений температуры: +50 °C, +100 °C, +160 °C при давлении 20 мбар. Цена за термополку

D00115

Звукопоглощающий модуль вакуумного насоса без насоса (наружные размеры и материалы см. в описании вакуумного шкафа) с напольной амортизирующей плитой из прорезиненного металла для установки вакуумного насоса, с полноразмерной стеклянной дверцей. Розетка, сигнальный провод и соединительный шланг для вакуумного шкафа

PM29

PM49

PM101

Звукопоглощающий модуль вакуумного насоса, такой же, как был описан выше, но с насосом на 230 В, 50/60 Гц

PMP29

PMP49

PMP101

Сигнальный провод (3 м) для регулятора числа оборотов и оптимизации мощности насоса путем активации процессов продувки насоса Memmert в соответствии с потребностями. Не требуется при заказе (или наличии) насосного модуля с насосом

B39410

Соединительный вакуумный шланг (3 м) от шкафа к насосу Memmert, с оптимизированными принадлежностями для подключения (частично из нержавеющей стали). Не требуется при заказе или наличии насосного модуля с насосом

B04026

Вакуумный насос с химически устойчивой мембраной из 4 частей, мощность подачи при атмосферном давлении прим. 50 нл/мин = 3,0 м3/ч, автоматическое управление продувкой. Артикулы B39410 и B04026 необходимы в обязательном порядке. 230 В, 50/60 Гц.

E07509

Адаптер USB-Ethernet

E06192

Соединительный кабель Ethernet 5 м для подключения к компьютеру

E06189

USB-накопитель с идентификатором пользователя (лицензией, дающей право на пользование); лицензия с привязкой к камере (программа идентификации пользователя) на накопителе позволяет предотвратить нежелательные манипуляции со стороны посторонних лиц. При дополнительном заказе указывайте номер устройства

B33170

Соответствующее требованиям FDA ПО AtmoCONTROL FDA-Edition. Отвечает требованиям относительно использования сохраненных электронных наборов данных и электронных подписей, изложенным в директиве 21 CFR, часть 11, Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA). Базовая лицензия для управления устройством. Соответствующие документы IQ/OQ доступны на немецком и английском языках (без доплаты).

FDAQ1

Включение каждого дополнительного устройства (до 15 шт.) в имеющуюся лицензию FDA

FDAQ2

Документ IQ с заводскими характеристиками шкафа, контрольный список OQ/PQ для проведения квалификационных испытаний заказчиком.

D00124

Документ IQ/OQ с заводскими характеристиками шкафа для одного произвольно устанавливаемого значения температуры и вакуума, включая измерение распределения температуры в Memmert по 5 точкам измерения для каждой термо панели согласно DIN 12880: 2007-05. Конт-рольный список PQ для проведения квалификационных испытаний заказчиком, действительный для одной термополки;
цена за каждую дополнительную термополку по запросу. Стоимость квалификационных испытаний на объекте заказчика рассчитывается по запросу (только D, A, CH)

D00117
